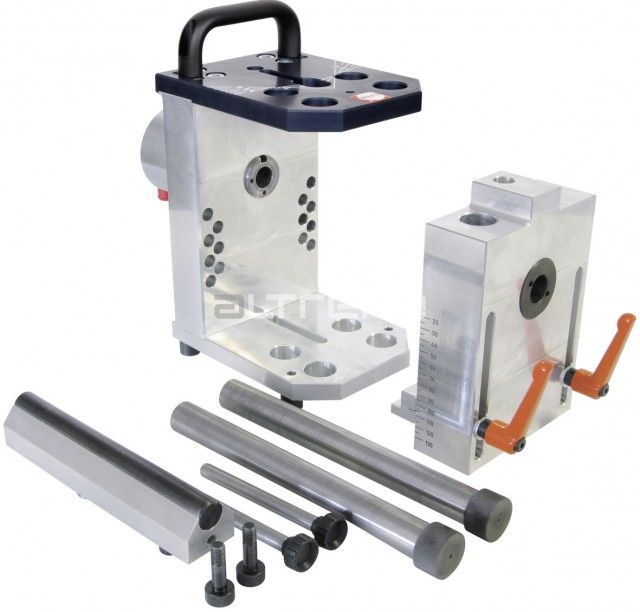

ALFRA 03258 Nástroj BS 160 COMBI

ALFRA 03258 Nástroj BS 160 COMBI

Kompletný nástroj na ohýbanie a dierovanie prúdovej pásoviny bez pohonu.

Ohýbanie do 160 x 12 mm
Dierovanie Ø 6,6 - 21,5 mm
Zariadenie má rám z ALU + hydraulický valec do 600 bar

Jednoduchá zmena nastavenia z ohýbania na dierovanie a späť.
Pre všetky štandardné razníky a matrice obj. č. 03204 - 03241

Možnosť voľby rádiusu ohybu R11 alebo R5. R11 súčasťou dodávky, R5 ako voliteľné príslušenstvo.

Technické parametre:
Ohýbanie
Cu/Alu max. 160 x 12 mm
Maximálny uholl ohybu 92°
Min. dĺžka ramena ohybu 50 mm vnútorný rozmer
Min. ohyb tvaru U 160 mm vnútorný rozmer
Min. ohyb tvaru Z 55 mm (podľa hrúbky materiálu)

Dierovanie
Oválne max. do dĺžky 21 mm
Max. hrúbka materiálu Cu 12 mm
Max. šírka materiálu 160 mm centric
Rozmery 390 x 150 x 330 mm
Hmotnosť 20 kg

Odporúčaný pohon:
Elektrohydraulická pumpa
DSP-120 Obj. č. 02027
alebo
AHP 03-1 Obj. č. 03853
príp.
Pneumatickohydraulická pumpa LHP 700 Obj. č. 02140

Cenovo výhodný pohon:
Nožná pumpa Obj. č. 02121
